  2. Produkty
  3. Jednovrstvé systémy

Jednovrstvé vyfukové systémy

Jednoplášťový komín z nerezové oceli pro modernizaci nebo novou instalaci


Jednostěnný komín z nerezové oceli je ideální jako spojovací vedení od komínu ke kotli, pro renovaci komínu ve zděném průduchu nebo pro instalaci do lehké šachty. Jednovrstvý komínový systém zlepšuje tahové poměry v komíně a splňuje tak požadavky na provoz moderních topných systémů. Prstencová mezera mezi jednostěnnou nerezovou trubkou a stěnou komína může být využita také k vedení přiváděného vzduchu.

Jednostěnné kouřovody, které se většinou instalují v interiéru, jsou kondenzátotěsné i plynotěsné a v závislosti na systému mohou být vystaveny teplotám spalin až 600 °C a tlaku až 5000 Pa. Jednostěnné komíny z nerezové oceli a systémy EW-PPS a EW-PP FLEX z polypropylenu jsou vyrobeny z vysoce kvalitních materiálů a mají certifikaci CE.

Kouřovody Jeremias jsou vyrobeny z vysoce kvalitní nerezové oceli a jako výrobci na ně poskytujeme záruku až 25 let. Jednostěnné kouřovody jsou ideální pro širokou škálu použití, zejména však jako připojovací vedení nebo pro renovaci komínů.

Přehled jednovrstvých systémů

EW-FU

Jednovrstvý spalinový systém z nerezové oceli

Winkel Jeremias EW-FU
  • Zásuvné spojení signa / hrdlo
  • Materiál 1.4404 (316L) / 1.4571 (316Ti)
  • Odolný proti vyhoření sazí nebo proti vlhkosti

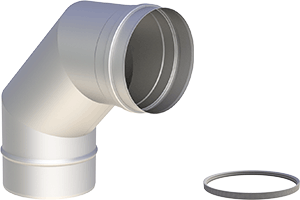

EW-ALBI

Jednovrstvý přetlakový spalinový systém z nerezové oceli

Winkel Jeremias EW-AL-BI
  • Zásuvné spojení signa / hrdlo s vnitřním speciálním těsněním
  • Materiál 1.4404 (316L) / 1.4571 (316Ti)
  • Odolný proti vlhkosti

EW-FLEX AND TUBE

Jednovrstvý flexibilní spalinovod z nerezové oceli

Flexibles Rohr Jeremias EW-LINE-FLEX-FU
  • Zásuvné spojení signa / hrdlo
  • Materiál 1.4404 (316L) / 1.4301
  • Odolný proti vyhoření sazí

EW-LINE-FLEX FU

Jednovrstvý flexibilní spalinovod z nerezové oceli

Flexibles Rohr Jeremias EW-LINE-FLEX-FU
  • Zásuvné spojení signa / hrdlo
  • Materiál 1.4404 (316L)
  • Odolný proti vyhoření sazí nebo proti vlhkosti

EW-LINE-FLEX AL

Jednovrstvý přetlakový spalinovod pro topeniště s vysokou účinností s vnitřním těsněním

Flexibles Rohr EW-LINE-FLEX-AL
  • Zásuvné spojení signa / hrdlo s vnitřním speciálním těsněním
  • Materiál 1.4404 (316L)
  • Odolný proti vlhkosti

EW-KL

Jednovrstvý spalinový systém s kónickým spojením

Winkel Jeremias EW-KL
  • Technologie kónického připojení
  • Není nutné samostatné těsnění
  • Materiál 1.4404 (316L) / 1.4571 (316Ti)
  • Odolný proti vyhořením sazí nebo proti vlhkosti
  • Vhodný pro vysoké teploty a přetlak
  • Je možno dodat kónické KLK prodlužovací prvky zkracovatelné

EW-PPS

Jednoplášťový, tlakutěsný výfukový systém z plastu

Winkel mit Stützfuß und Auflageschiene Jeremias EW-PPS
  • Zásuvné spojení signa / hrdlo
  • Vnitřní těsnění EPDM
  • Materiál PP (Polypropylen)
  • Odolný proti vlhkosti

EW-PP-FLEX

Jednovrstvý, flexibilní a přetlakový systém z plastu

Flexibles Rohr Jeremias EW-PP-FLEX
  • Zásuvné spojení signa / hrdlo
  • Vnitřní těsnění EPDM
  • Materiál PP (Polypropylen)
  • Odolný proti vlhkosti

Systémové vlastnosti

Naše jednovrstvé komíny z nerezové oceli jsou k dispozici pro různé aplikace v široké škále provedení, materiálů a povrchů. Zde najdete přehledné srovnání našich jednostěnných komínových systémů:

SystémOlejPlynPevná
paliva		Provozní
teplota		MateriálSíla stěnyWIGPodtlak/
Přetlak		CertifikaceKlasifikace
EW-FU≤ 400 °C
≤ 600 °C		1.4571 / 1.44040,6 mmN10036 CPR 9176 006T400 - N1 - D - V2 - L50060 - Gxx
T400 - N1 - W - V2 - L50060 - Oxx
T600 - N1 - D - V2 - L50060 - Gxx
T600 - N1 - W - V2 - L50060 - Oxx
T600 - N1 - D - V3 - L50060 - Gxx 1
1 s 25 mm izolací
EW-FU
Spojovací potrubí		≤ 400 °C
≤ 600 °C		1.4571 / 1.44040,6 mmN10036 CPD 9174 026Bez ochrany proti sálavému teplu
T400 - N1 - D - V2 - L50060 - G400M
T400 - N1 - W - V2 - L50060 - O400M
T600 - N1 - D - V2 - L50060 - G400M
S ochranou proti sálavému teplu
T400 - N1 - D - V2 - L50060 - G300
T400 - N1 - W - V2 - L50060 - O300
T600 - N1 - D - V2 - L50060 - G300
EW-AL-BI
(Těsnění vnější)		 ≤ 200 °C1.4571 / 1.44040,6 mmP1
200 Pa		0036 CPR 9174 016T200 - P1 - W - V2 - L50060 - O00
T200 - N1 - W - V2 - L50060 - O00
EW-AL-BI
(Těsnění vnitřní)		 ≤ 120 °C1.4571 / 1.4404
 		0,6 mm
 		P1
200 Pa
 		0036 CPR 9174 012
 		EPDM těsnění
T120 - P1 - W - V2 - L50060 - O00
T120 - N1 - W - V2 - L50060 - O00
 ≤ 200 °CSilikon těsnění
T200 - P1 - W - V2 - L50060 - O00
T200 - N1 - W - V2 - L50060 - O00
EW-AL-BI
Spojovací potrubí
 		 ≤ 120 °C1.4571 / 1.4404
 		0,6 mm
 		P1
200 Pa
 		0036 CPR 9174 052
 		EPDM těsnění
T120 - P1 - W - V2 - L50060 - O50M
T120 - N1 - W - V2 - L50060 - O50M
 ≤ 200 °CSilikon těsnění
T200 - P1 - W - V2 - L50060 - O50M
T200 - N1 - W - V2 - L50060 - O50M
EW-LINE FLEX FU≤ 200 °C
≤ 400 °C
≤ 600 °C		1.44040,08 mm /
0,16 mm		 N10036 CPR 9174 013Flex jednovrstvý
T200 - N1 - W - V2 - L50008 - O
T400 - N1 - W - V2 - L50008 - G
T600 - N1 - W - V2 - L50008 - G
Flex dvouvrstvý (2 x 0,08 mm = 0,16 mm)
T200 - N1 - W - V2 - L50008 - O
T400 - N1 - W - V2 - L50008 - G
T600 - N1 - W - V2 - L50008 - G
pevné komponenty EW-FU
T200 - N1 - W - V2 - L50060 - O
T400 - N1 - W - V2 - L50060 - G
T600 - N1 - W - V2 - L50060 - G
EW-LINE FLEX AL ≤ 120 °C
≤ 200 °C		1.44040,08 mm /
0,16 mm		 P1
200 Pa		0036 CPR 9174 013Flex jednovrstvý
se silikonovým těsněním
T120 - P1 - W - V2 - L50008 - O
T200 - P1 - W - V2 - L50008 - O
Flex dvouvrstvý (2 x 0,08 mm = 0,16 mm)
se silikonovým těsněním
T120 - P1 - W - V2 - L50008 - O
T200 - P1 - W - V2 - L50008 - O
pevné komponenty EW-AL-BI
EPDM těsnění
T120 - P1 - W - V2 - L50060 - O
Silikon těsnění
T200 - P1 - W - V2 - L50060 - O
EW-KL≤ 200 °C
≤ 400 °C
≤ 450 °C
≤ 600 °C		1.4571 / 1.44040,6 mmH1
5000 Pa		0036 CPR 9174 004T200 - P1 - W - V2 - L50060 - O00
T200 - H1 - W - V2 - L50060 - Oxx
T400 - N1 - D - V2 - L50060 - Gxx
T400 - P1 - W - V2 - L50060 - Oxx
T450 - H1 - W - V2 - L50060 - Oxx
T600 - N1 - D - V3 - L50060 - Gxx 1
T600 - P1 - W - V2 - L50060 - Oxx
T600 - H1 - W - V2 - L50060 - Gxx
1 s 25 mm izolací
EW-KL
Spojovací potrubí		≤ 200 °C
≤ 400 °C		1.4571 / 1.44040,6 mmH1
5000 Pa		0036 CPR 9174 042T200 - P1 - W - V2 - L50060 - O50M
T200 - H1 - W - V2 - L50060 - O50M
T400 - H1 - W - V2 - L50060 - G500M
T400 - N1 - D - V2 - L50060 - G400M
T400 - N1 - D - V2 - L50060 - G3001
1 s ochranou proti sálavému teplu
EW-PPS
< DN200		 ≤ 120 °CPolypropylen2,0 mm H1
5000 Pa		0036 CPR 9174 043T120 - H1 - W2 - O20 - LI - E - U
EW-PPS
≥ DN 200		 ≤ 120 °CPolypropylen2,0 mm P1
200 Pa		0036 CPR 9174 043T120 - P1 - W2 - O20 - LI - E - U
EW-PP-FLEX
DN 60-100		 ≤ 120 °CPolypropylen1,0 mm (Ø080)
1,2 mm(Ø100)		 H1
5000 Pa		0036 CPR 9174 043T120 - H1 - W2 - O00 - LI - E - U0
EW-PP-FLEX
> DN 100-160		 ≤ 120 °CPolypropylen1,0 mm (Ø080)
1,2 mm (Ø100)		 P1
200 Pa		0036 CPR 9174 043T120 - P1 - W2 - O00 - LI - E - U0

UPOZORNĚNÍ
xx = Na základě revizí norem pro výrobky se změnila některá ustanovení ohledně vzdálenosti od hořlavých materiálů.
Odkazujeme proto na svá prohlášení o vlastnostech, která si můžete stáhnout z naší domovské stránky.

Systémové prohlášení v pdf (XYZ*NĚMECKÉ FOTO)

Výhody systémů odvodu spalin Jeremias-EW

Naše jednovrstvé systémy se vyznačují následujícími přednostmi:

  • Certifikace CE nebo schválení stavebního dozoru
  • Jednoduchá montáž díky přesně přizpůsobeným prvkům a zásuvným spojům
  • Není třeba nic svařovat na stavbě
  • Nerezová ocel: svařovaná v ochranné atmosféře metodou WIG, pasivované podléné švy pro nejvyšší možnou ochranu
  • Polypropylen (PP): švy svařované horkým tšlesem na tupo podle DVS 2207 T11
  • Plynotěsnost a těsnost proti kondenzátu
  • U přetlakových systémů se používají vysoce kvalitní těsnící materiály pro dlouhou životnost
