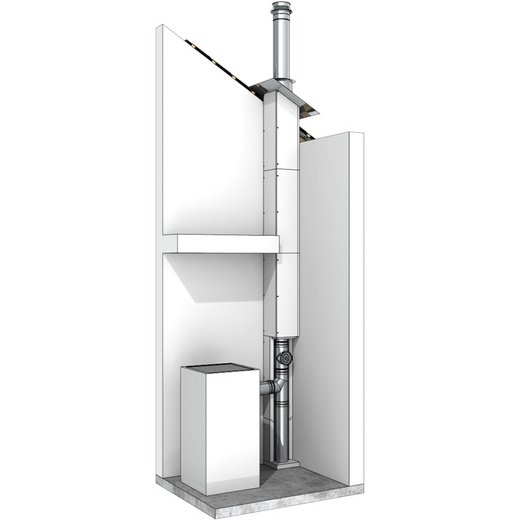

Montagebeispiel Jeremias FURADO-A
Muster Jeremias FURADO-A
Basiselement mit Ausschnitt Jeremias FURADO-A
Winkel Jeremias FURADO-A

FURADO-A

Lehký komínový systém pro olejové/plynové topeniště

Lehký šachtový systém FURADO-A, který se skládá z protipožárních desek z křemičitanu vápenatého, vnitřních trubek Jeremias EW-KL, EW-AL-BI, EW-PPS nebo EW-PP-FLEX a v závislosti na teplotě spalin z izolačních plášťů o tloušťce 25 mm, se používá ve spojení s krby, které jsou provozovány na olej nebo plyn. Provedení nad střechou může být provedeno jak se šachtou a opláštěním, tak i s nerezovými trubkami.

Alternativně lze FURADO-A použít také jako montážní šachtu, do které lze umístit vnitřní trubky s certifikátem CE a v závislosti na teplotě spalin i izolační pláště o tloušťce 25 mm.



SYSTEM_DETAIL_ICONS

Popis produktu

Vlastnosti

  • Velmi dobré izolační vlastnosti
  • Snadná manipulace a příjemná montáž vzhledem k nízkým hmotnostem
  • Spolehlivá technika spojení pomocí vrutů a drážek
  • Různá řešení vnitřních rour a obložení šachet splňují všechny požadavky
  • Malé vzdálenosti od hořlavých dílů
  • Do stavební výšky 25m šachty není třeba používat mezivzpěry
  • Praktická sada pro výšku nad střechou do 3m

Oblasti použití

  • Regulovaná topeniště na olej, plyn
  • Nové stavby i sanace
  • Kondenzační kotle
  • Kogenerace, spalovací motory
  • Tepelná čerpadla na plyn
  • Palivové články



Technická data

MateriálVápencosilikátové desky
Síla stěny60 mm
Další možnosti na vyžádání
Rozměr
šachty
vnitřní		140 x 140 mm až 330 x 330 mm
Další možnosti na vyžádání
Izolacedo 160°C teploty spalin bez izolace
od 160°C teploty spalin min. 25mm izolační návleky
Vzduchová mezerado 160°C mezi vnitřní rourou a stěnou šachty min. 20mm
od 160°C mezi izolací a stěnou šachty min. 20mm
TěsněníEPDM-těsnění ALBI367 (do 120°C)
Silikonové těsnění ALBI26 (do 200°C)
FURADO-A

ČÍSLO SCHVÁLENÍ

Schválení montážní šachty:
Z-7.4-3478 / Z-7.4-3482 / Z-7.4-3483

KLASIFIKACE PODLE DIN V 18160-1

Pro olejové a plynové krby:
Schválení montážní šachty:

T160 - LA90 nebo T160 - LA30
(Síla stěny šachty 60mm (LA90) nebo 50mm (LA30),
min. 20mm kruhová mezera, není nutný odstup od hořlavých komponent)
T200 - LA90
(Síla stěny šachty 50mm (LA90),  25mm izolace,
min. 20mm kruhová mezera, není nutný odstup od hořlavých komponent)
T400 - LA90
(Síla stěny šachty 50mm (LA90), 25mm izolace,
min. 20mm kruhová mezera,
min. 50mm odstup od hořlavých komponent)
T600 - LA90
(Síla stěny šachty 60mm (LA90), 25mm izolace,
min. 20mm kruhová mezera,
min. 50mm odstup od hořlavých komponent)

Info:
EPDM-těsnění ALBI367 (do 120°C)
Silikonové těsnění ALBI26 (do 200°C)



FURADO-A

ČÍSLO CERTIFIKÁTU CE

0036 CPR 9174 074

0036 CPR 9174 075

KLASIFIKACE CE PODLE EN 1856 - 1

EW-PP-FLEX DN60-110
T120 - H1 - W2 - O00 - LI - E - U0

EW-PP-FLEX > DN110-160
T120 - P1 - W2 - O00 - LI - E - U0

EW-PPS < DN200
T120 - H1 - W2 - O20 - LI - E - U

EW-PPS ≥ DN200
T120 - P1 - W2 - O20 - LI - E - U

KLASIFIKACE CE PODLE EN 1856 - 1

Pro olejové a plynové krby:

T120 - P1 - W - V2 - L50050 - O00
(síla stěny šachty 60 mm (LA90) nebo 50 mm (LA30), min. 20 mm kruhová mezera)
T160 - N1 - W - V2 - L50050 - O00
(síla stěny šachty 60 mm (LA90) nebo 50 mm (LA30), min. 20 mm kruhová mezera)
T160 - P1 - W - V2 - L50050 - O00
(síla stěny šachty 60 mm (LA90) nebo 50 mm (LA30), min. 20 mm kruhová mezera)
T160 - H1 - W - V2 - L50050 - O00
(síla stěny šachty 60 mm (LA90) nebo 50 mm (LA30), min. 20 mm kruhová mezera)
T200 - N1 - W - V2 - L50050 - O00
(síla stěny šachty 50 mm (LA90), 25 mm izolace, min. 20 mm kruhová mezera)

T200 - P1 - W - V2 - L50050 - O00
(síla stěny šachty 50 mm (LA90), 25 mm izolace, min. 20 mm kruhová mezera)

T200 - H1 - W - V2 - L50050 - O00
(síla stěny šachty 50 mm (LA90), 25 mm izolace, min. 20 mm kruhová mezera)

T400 - N1 - W -  V2 - L50050 - Oxx
(síla stěny šachty 50 mm (LA90), 25 mm izolace, min. 20 mm kruhová mezera)

T400 - H1 - W - V2 - L50050 - Oxx
(síla stěny šachty 50 mm (LA90), 25 mm izolace, min. 20 mm kruhová mezera)
T600 - N1 - W - V2 - L50050 - Oxx
(síla stěny šachty 60 mm (LA90), 25 mm izolace, min. 20 mm kruhová mezera)
T600 - H1 - W - V2 - L50050 - Oxx
(síla stěny šachty 60 mm (LA90), 25 mm izolace, min. 20 mm kruhová mezera)

xx = odstupy od hořlavých materiálů závisejí na průměru
 viz prohlášení k výkonnosti
